固体制剂车间，泡罩包装机做铝塑转铝铝，模具拆下来、料卷挂上去，工序本身不复杂。不管是药片泡罩包装机跑片剂，还是胶囊泡罩机做硬胶囊，乃至软胶囊泡罩包装机换品种，切换后头一次试机，连打几板就出问题——泡眼塌边、封口起皱、模切偏位，QA灯检台上一照，没一板能过。

根子不在模具，在参数。

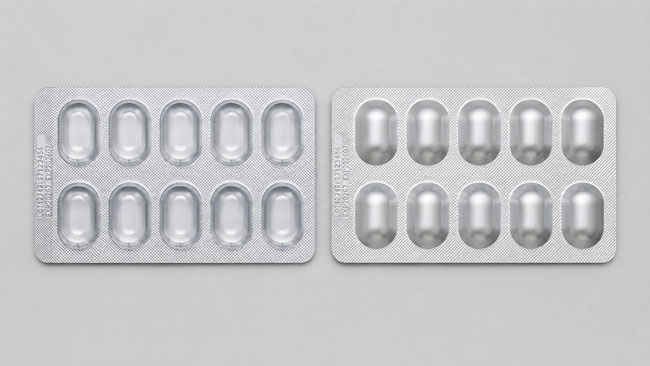

铝铝与铝塑的成型原理存在本质区别。拿最常见的全自动泡罩包装机来说，走铝塑时流程是：PVC硬片经放卷进加热区，电热板将片材加热至140-180℃，片材软化后通过真空或正压吸附至模具内成型。这个过程中，成型工位加热是必要条件，温度不到，泡眼打不饱满，边缘起褶。

铝铝冷成型的机制完全不同。冷成型铝依赖铝材自身的延展性，常温下模具机械冲压，将铝箔直接拉伸为泡眼形状。全过程不涉及加热。这是两种工艺最根本的差异。

因此，模具更换只是第一步。参数不跟着重置，前面的功夫等于白费。

三个必须重置的参数

原理厘清之后，在操作层面，铝塑转铝铝时实际需要手动重置的参数共三个。

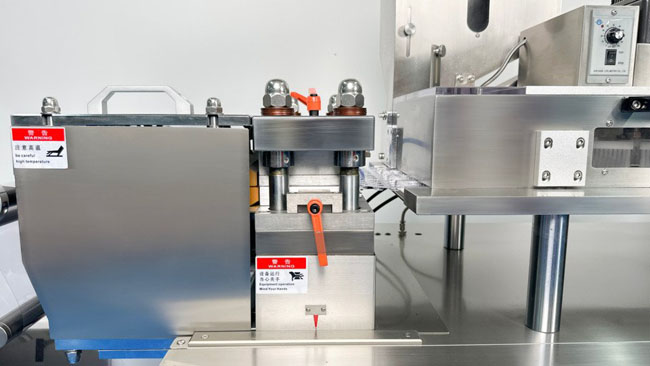

成型工位加热——关掉

这个参数在铝铝品种切换时漏掉的次数最多，首件调试出来的废品，大半跟它有关。

要不要变：要变，彻底关闭。铝铝成型依赖模具冷冲压，成型工位不参与加热。

为什么：铝塑机冷成型铝的成型机制是利用铝材的延展性，常温下模具合模，将铝箔直接拉伸为泡眼。全过程不涉及热封或电加热。成型工位若保持加热状态，铝箔表面复合层在持续高温下发生热降解，泡眼边缘泛黄、起皮、脆化。同时，铝铝机用的冲压模具与铝塑机用的吸塑模具结构不可互换——前者为实心冲压结构，后者带有真空孔道依赖气流吸附成型。模具已换，加热模式必须同步切换。

怎么操作：模具更换完成后，立即检查成型工位加热状态。老机型看温控表，确认设为零或显示“OFF”；新机型进HMI参数页面确认。部分设备成型工位设有独立加热开关，需同步确认电气柜内断路器状态。关闭加热后模具不会立刻降至常温，前几板可适当加快节拍，用走料带走余热。

这个动作在胶囊泡罩机和软胶囊泡罩包装机上尤其容易漏——两种机型跑铝塑的时间长，操作工习惯了成型工位有温度，切铝铝时一不留神就忘了关。

热封温度——往上调

成型不加热，但热封工位的热封温度必须调整。方向是上调。

要不要变：要变。铝铝封合所需的热封温度明显高于铝塑。

参考区间：铝塑泡罩包装机热封温度一般设定在140-180℃；切换铝铝泡罩后需上调至180-230℃。具体数值因冷成型铝复合层结构及热封层配方不同而有差异，不同供应商的铝箔，最佳封口温度可能相差10-20℃。

为什么铝铝需要更高温度：其一，铝的导热系数远高于塑料，热封作用于铝箔表面时热量被铝层快速导走，需以更高温度补偿散失。其二，冷成型铝内层多为PE或热熔胶涂层，熔点高于铝塑常用的PVC热封涂层。其三，铝铝包装多用于防潮、避光要求严格的药品，对热封强度有更高要求，工艺温度相应定得更高。

怎么操作：以铝塑泡罩封合温度为基准，先上调20-30℃进行封口测试。连续取样5-6板，在灯检台上用放大镜观察热封网纹。网纹清晰、均匀、无压穿痕迹，再上密封性检测仪确认。网纹模糊说明温度不足，需继续上调；网纹压穿或铝箔表面起皱，说明温度偏高。热封压力保持不变，封合压力由热封辊间隙与气缸压力决定，与材质切换无关。

牵引长度——看板材尺寸定

牵引长度跟前两个参数不一样——它不一定需要动。

要不要变：取决于板材尺寸是否变化。同规格产品，板材长宽不变，牵引步进长度保持不变。批次更换导致尺寸变化时，牵引必须重新校准。

怎么判断：将新旧两批板材平铺比对长度与宽度。任一维度有差异，即需调整牵引步进值。尺寸一致则跳过此项。

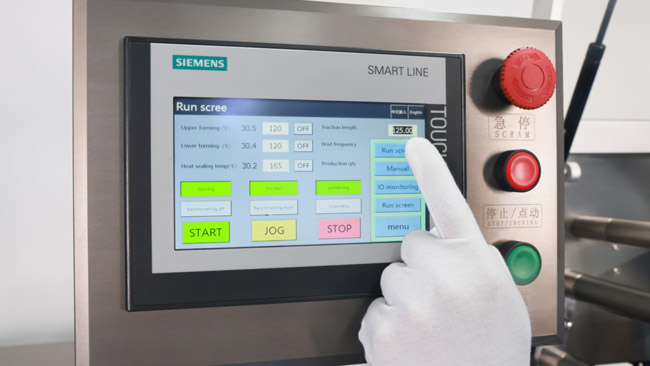

怎么操作：手动点动一个步进循环，观察成型泡眼与模切边框的相对位置。居中则对位正确；泡眼前移说明步进偏大，后移说明步进偏小。伺服机型通过HMI参数页面微调，步进值以0.1mm为单位增减；非伺服机型需调整机械挡块或刻度盘。铝箔卷安装同心度也需确认——装卷时若未完全对中，走料全程偏移，牵引参数无论怎么调都无法稳定对位。装卷后用百分表确认径向跳动量，控制在0.05mm以内。

冷水机运行状态也应在切换时顺手确认。冷却水温度与流量参数固定，不需随品种切换调整。但所有泡罩机开机时必须确认冷水机正常运行，检查管路有无折弯堵塞、温度表和流量计读数是否在正常区间。冷却系统用于防止热封组件、电刷加热区及隔热板长期高温产生热变形，与材质无关，但运行状态必须确认。

铝塑⇄铝铝品种切换标准作业清单

上述三项参数的重置要点，口头交代容易遗漏，落成文字贴在设备旁更可靠。以下清单整合了模具更换、参数调整、辅助确认和首件检验四个环节，共八个步骤。每次品种切换时逐项打勾执行，调机完成后签字确认。

结论

泡罩机铝塑转铝铝的切换，模具换对只是开了个头。成型加热关掉、热封温度拉上去、牵引看尺寸定——三个参数调到位，切换才算踩实了。剩下的交给清单：每次打勾、签字、归档，调机时间和废品率自然稳得住。

常见问题快查

1. 铝铝封口起皱，怎么排查？

先确认热封压力是否与铝塑生产时一致——压力不变是前提。若压力正常，检查热封温度是否设定过高，逐步回调5-10℃后取样观察网纹。温度与压力均正常的情况下仍起皱，检查热封辊表面有无积垢或划痕，清洁后再试。

2. 切换后首板成型不到位，是模具问题吗？

先别看模具，看加热关了没有。铝铝是冷压成型，加热没关，成型效果只会更差。加热确认关了，再查模具是不是铝铝专用冲压模。

3. 牵引偏位怎么快速判断原因？

先比对两批板材长宽尺寸。同规格偏位，查牵引步进参数和夹持松紧度；尺寸变了偏位，重新校准牵引步进值。另需检查铝箔卷安装同心度——装偏则走料全程偏移，调牵引无效。

4. 铝铝成型工位到底要不要加热？

不需要。铝铝靠铝材延展性常温冲压成型，成型工位加热必须关闭。
